Stellen Sie sich vor, der Netzbetreiber lehnt die Inbetriebnahme Ihrer neuen Immobilie ab. Der Grund? Ihr Zählerplatz entspricht nicht den aktuellen Vorgaben. Das ist kein fiktives Szenario, sondern passiert Installateuren und Hausbesitzern immer häufiger. Die Zeiten, in denen man einen Schrank einfach irgendwo an die Wand hängen konnte, sind vorbei. Seit der Einführung der VDE-AR-N 4100 ist eine strenge Anwendungsregel des Forums Netztechnik/Netzbetrieb (FNN) für die standardisierte Gestaltung von Zählerplätzen bis 63 Ampere gelten präzise Regeln.
Die Frage nach dem richtigen Platzbedarf und den gültigen Normen ist komplex. Viele verwechseln noch alte DIN-Normen mit den aktuellen Forderungen der Netzbetreiber. Wenn Sie planen, einen Zählerschrank zu installieren oder umzurüsten, müssen Sie exakt wissen, wie viel Raum der Abschlusspunkt, das Zählerfeld und die Arbeitsbereiche benötigen. Nur so vermeiden Sie teure Nachbesserungen.
Was genau regelt die VDE-AR-N 4100?
Die VDE-AR-N 4100:2019-04 ist der aktuelle Maßstab. Sie wurde entwickelt, um die Schnittstelle zwischen dem öffentlichen Stromnetz und Ihrer Hausanlage zu vereinheitlichen. Das Ziel ist klar: Jeder Netzbetreiber soll jeden modernen digitalen Zähler - den sogenannten intelligenten Messzähler oder eHZ - überall in Deutschland gleich einbauen und warten können.
Für Sie als Bauherrn oder Planer bedeutet das: Es gibt keine individuellen Auslegungen mehr. Die Norm definiert feste Baugruppen. Dazu gehören:
- Der Abschlusspunkt Zählerplatz (APZ): Hier endet die Verantwortung des Netzbetreibers und beginnt Ihre Anlage.
- Das Zählerfeld (ZF): Der Bereich für die Messeinrichtung selbst.
- Der Anschlussraum des Anschlussnehmers (AAR): Hier schließt der Elektriker die Verbraucherleitungen an.
Ein entscheidender Punkt ist die Integration des APZ. Früher durfte dieser außerhalb des Schrankes liegen. Heute muss der APZ zwingend innerhalb der geschlossenen Zähleranlage integriert sein. Er benötigt eine eigene, plombierbare Abdeckung. Diese Trennung ist wichtig für die Sicherheit und den Schutz vor unbefugtem Zugriff.

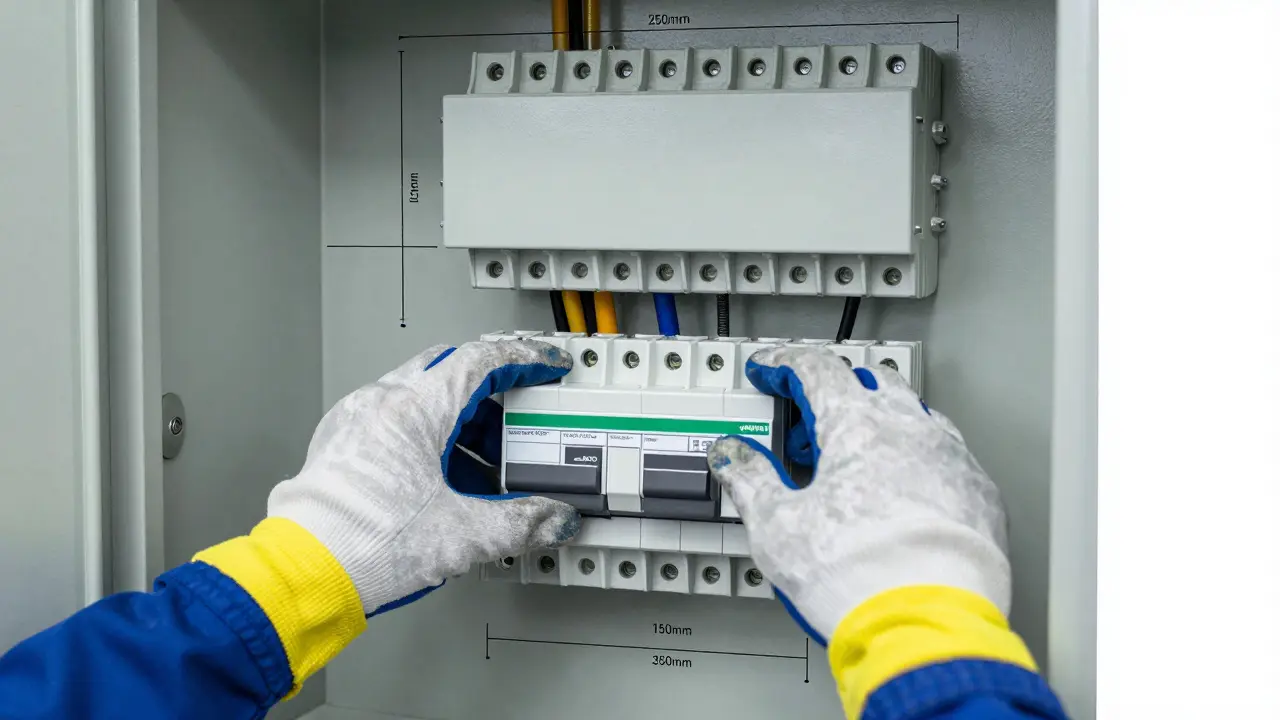

Maße und Platzbedarf: Die kritischen Zahlen
Hier scheitern viele Projekte: Der verfügbare Raum reicht nicht aus. Die Norm schreibt starre Höhenmaße vor, die Sie bei der Planung der Nische oder des Raumes unbedingt berücksichtigen müssen. Lassen Sie uns die vertikale Struktur durchgehen.
Das gesamte System basiert auf einem Raster. Die Breite erfolgt in Vielfachen von 250 Millimetern, die Höhe in Vielfachen von 150 Millimetern. Aber schauen wir uns die Mindestanforderungen für einen typischen Einphasen- oder Dreiphasenzähler an.
| Baumgruppe | Höhe (mm) | Funktion |
|---|---|---|
| Abgeschlossenener Anschlussraum (AAR) | mind. 300 mm | Abschlusspunkt APZ, Hauptschalter |
| Zählerfeld (ZF) | 450 mm gesamt | 300 mm für eHZ + 150 mm für Zusatzanwendungen |
| Anschlussraum des Anschlussnehmers (AAR) | variabel (mind. 150 mm pro Reihe) | Sicherungskästen, Unterverteiler |
Beachten Sie besonders das Zählerfeld. Es besteht aus zwei Teilen. Die unteren 300 Millimeter dienen der Aufnahme des elektronischen Haushaltszählers (eHZ). Die oberen 150 Millimeter sind reserviert für den „Raum für Zusatzanwendungen“ (RfZ). Dieser Bereich wird oft übersehen, ist aber Pflicht. Hier können später Komponenten für die Smart-Home-Steuerung oder Kommunikationseinheiten eingebaut werden. Ohne diesen freibleibenden Raum ist der Zählerplatz nicht normgerecht.
Arbeits- und Bedienbereiche: Mehr als nur der Schrank
Dass der Schrank passt, heißt nicht, dass die Installation genehmigungsfähig ist. Die VDE-Normen beziehen sich eng auf die DIN VDE 0100-510, die den sicheren Zugang zur Anlage regelt. Wer hat schon daran gedacht, genug Platz *vor* dem Schrank freizuhalten?
Für den elektrischen Fachmann, der den Zähler tauscht oder Wartung durchführt, müssen folgende Maße eingehalten werden:
- Tiefe: Mindestens 1,20 Meter freier Raum vor dem Schrank.
- Breite: Mindestens 1,00 Meter (entspricht der Breite des Schrankes).
- Höhe: Durchgängig 2,00 Meter lichte Raumhöhe.
In Altbauten ist das oft ein Problem. Eine enge Treppe oder ein schmaler Flur kann dazu führen, dass der Netzbetreiber die Arbeit verweigert. Zudem gilt eine strikte Regel für die Montagehöhe: Die Mitte der Messeinrichtung muss sich zwischen 0,80 Metern und 1,80 Metern über dem Fußboden befinden. Das sorgt dafür, dass Bedienung und Ablesung ergonomisch möglich sind, ohne Stühle heranschaffen zu müssen.
Verdrahtung und Querschnitte: Was steckt hinter den Kabeln?
Nicht nur der Platz zählt, auch die Leitungen müssen den Belastungen standhalten. Die Hauptleitung, die vom Hausanschlusskasten zum Zählerplatz führt, muss robust sein. Die Norm fordert hier klare Werte.
Für Standard-Anschlüsse bis 32 Ampere Dauerstrombelastung genügt ein Querschnitt von 10 Quadratmillimetern Kupfer (Kabeltyp H07V-K). Steigt die Dauerstrombelastung jedoch über 32 Ampere, aber bleibt unter 44 Ampere, müssen Sie auf 16 Quadratmillimeter aufstocken. Bei Strömen über 63 Ampere ändert sich das Prinzip grundlegend: Hier ist eine Wandlermessung nach DIN VDE 0603-2-2 erforderlich. Das bedeutet, es kommen keine direkten Zähler mehr zum Einsatz, sondern Stromwandler, was den Platzbedarf und die Komplexität deutlich erhöht.
Eine weitere wichtige Änderung betrifft den PEN-Leiter in TN-Systemen. Ab der Einspeisung im Gebäude muss der kombinierte Schutz- und Neutralleiter getrennt werden. Im unteren Anschlussraum des Zählerplatzes brauchen Sie daher ein fünfpoliges Sammelschienensystem (L1, L2, L3, N, PE). Vergessen Sie diese Trennung, ist der Schutz gegen Überspannung und Berührung nicht gegeben.
Bestandsanlagen: Darf ich den alten Schrank behalten?
Viele Hausbesitzer fragen: „Muss ich meinen alten Zählerschrank wirklich austauschen?“ Die Antwort ist leider meist ja. Der VDE-FNN-Hinweis aus dem Jahr 2018 klärt dies eindeutig. Wenn Ihr bestehender Zählerplatz nicht den Anforderungen der aktuellen Norm entsprechen kann - insbesondere wenn er nicht ertüchtigt werden kann -, muss ein neuer Zählerplatz errichtet werden.
Häufige Gründe für den Austausch sind:
- Der fehlende abgeschlossene APZ innerhalb des Gehäuses.
- Unzureichende Höhe für den modernen eHZ-Zähler.
- Fehlende Möglichkeit zur laienbedienbaren Trennung (Zählersteckklemme).
- Kein Freiraum für Zusatzanwendungen (RfZ).
Laut einer Umfrage unter Elektroinstallateuren passen in fast 70 % der Fälle alte Schränke nicht mehr. Oft scheitert es an der Tiefe des Arbeitsbereichs oder der falschen Positionierung des Hauptschalters. Bei Dreipunkt-Zählern muss der Hauptschalter beispielsweise im Anschlussraum des Anschlussnehmers sitzen, nicht davor. Eine Umrüstung ist oft günstiger und sicherer als ein Versuch, die Norm zu umgehen.
Standortwahl: Wo darf der Zähler stehen?
Der Zählerplatz gehört in einen leicht zugänglichen Raum. Ideal sind Hausanschlussnischen, Kellerdecken oder spezielle Technikräume. Die DIN 18012 gibt hier Orientierung. Wichtig ist der Schutz vor Umwelteinflüssen. Der Schrank muss mindestens die Schutzart IP31 aufweisen. Das bedeutet Schutz vor festen Fremdkörpern ab 2,5 mm und vor senkrecht fallendem Tropfwasser.
In feuchten Räumen oder im Außenbereich (z. B. bei Carports oder Garagen) fordern Netzbetreiber oft höhere Schutzarten wie IP44 oder IP54. Achten Sie zudem auf die Landesbauordnungen. In Treppenräumen dürfen Zählerschränke nur in Nischen verbaut werden, damit sie den Rettungsweg nicht behindern. Die Feuerungsverordnung (FeuVO) Ihres Bundeslandes ist hier das entscheidende Dokument.
Zukunftssicherheit: Smart Home und E-Mobilität
Die Energiewende verändert unsere Häuser. Photovoltaik, Batteriespeicher und Wallboxen für Elektroautos werden zum Standard. Die VDE-AR-N 4100 ist darauf vorbereitet, indem sie den Raum für Zusatzanwendungen (RfZ) vorschreibt. Dort können zukünftig Kommunikationsmodule platziert werden, die Ihren Zähler mit Ihrem Smart-Home-System verbinden.
Allerdings gibt es noch Lücken. Die derzeitigen Normen gehen nicht ausreichend auf hohe Lasten durch E-Auto-Ladestationen (bis zu 11 kW oder mehr) ein. Hier entstehen lokale Anpassungen. Planen Sie eine Wallbox, sprechen Sie frühzeitig mit Ihrem Netzbetreiber. Möglicherweise benötigen Sie bereits jetzt einen größeren Zählerplatz mit höherem Nennstrom oder sogar eine Wandlermessung, um künftige Erweiterungen nicht wieder blockieren zu müssen.
Wie hoch muss ein Zählerplatz mindestens sein?
Für einen Standard-eHZ-Zählerplatz beträgt die Mindesthöhe des Zählerfeldes 450 mm (300 mm für den Zähler plus 150 mm für Zusatzanwendungen). Hinzu kommt der abgeschlossene Anschlussraum (APZ) mit mindestens 300 mm Höhe. Der gesamte Schrank muss also je nach Aufbau mindestens 750 mm hoch sein, oft mehr, wenn unten noch Verteilungselemente Platz finden sollen.
Darf der Zählerplatz im Treppenhaus installiert werden?
Ja, aber nur unter strengen Bedingungen. Der Schrank muss in einer Nische verbaut sein, sodass er nicht vorsteht und den Rettungs- oder Fluchtweg behindert. Zudem muss die Brandschutzklasse der Wand und des Schranks den Anforderungen der jeweiligen Landesbauordnung und Feuerungsverordnung entsprechen.
Was kostet die Umrüstung auf einen VDE-konformen Zählerplatz?
Die Kosten variieren stark je nach Aufwand. Eine reine Neuinstallation eines neuen Schranks liegt oft zwischen 1.500 und 3.000 Euro, inklusive Material und Arbeit. Bei Bestandsanlagen kommen oft zusätzliche Kosten für den Abriss, die neue Verdrahtung und ggf. bauliche Maßnahmen (Nischenbau) hinzu. Fragen Sie stets mehrere Elektrofachbetriebe an.
Muss ich bei einem Hausverkauf den Zählerplatz erneuern?
Nicht automatisch, aber empfohlen. Wenn der Käufer einen neuen Vertrag mit dem Netzbetreiber abschließen will und der Zählerplatz nicht normgerecht ist, kann der Betreiber die Inbetriebnahme verweigern. Dies kann den Verkauf verzögern oder den Wert mindern. Eine Prüfung durch einen Elektriker vor dem Verkauf ist ratsam.
Welcher Kabelquerschnitt wird für die Hauptleitung benötigt?
Für Anschlüsse bis 32 Ampere Dauerstrombelastung sind 10 mm² Kupfer vorgeschrieben. Bei Belastungen zwischen 32 und 44 Ampere sind 16 mm² erforderlich. Für höhere Ströme (>63 A) ist eine Wandlermessung nötig, was andere Kabeldimensionen erfordert. Legen Sie sich lieber etwas größer auf, falls Sie später mehr Leistung benötigen.
