Warum das Gefälle alles ist
Stellen Sie sich vor, Sie duschen morgens entspannt, doch statt abzulassen, sammelt sich das Wasser in kleinen Pfützen um Ihre Füße. Das ist nicht nur unangenehm, sondern ein klassisches Zeichen für einen falschen Einbau. Bei bodengleichen Duschen ist eine moderne Badezimmervariante ohne Schwellen, die eine präzise Neigung zur Entwässerung erfordert das Gefälle der wichtigste Faktor. Es gibt keine Magie, die das Wasser zum Abfluss zieht - nur die Schwerkraft. Wenn diese Kraft nicht richtig genutzt wird, leiden Sie unter stehendem Wasser, Schimmelbildung und im schlimmsten Fall unter einer durchfeuchteten Decke bei den Nachbarn.
Viele Hausbesitzer unterschätzen die technische Komplexität hinter dem minimalistischen Look. Eine bodengleiche Dusche sieht einfach aus, ist aber handwerklich anspruchsvoll. Der Schlüssel liegt in der Planung des Höhenunterschieds zwischen der höchsten Stelle der Dusche und dem Ablauf. Ohne diesen Unterschied bleibt das Wasser stehen. Mit ihm fließt es schnell und sicher weg. In diesem Artikel erfahren Sie, wie Sie das richtige Gefälle planen, welche Normen gelten und warum die Wahl des richtigen Abflusssystems über Erfolg oder Misserfolg entscheidet.
Die goldenen Regeln für das Gefälle
Wie steil muss der Boden nun sein? Hier hilft uns die Fachliteratur und die DIN EN 1253 ist die europäische Norm für Entwässerungssysteme, die Mindestanforderungen an Gefälle und Anstauhöhe definiert. Die Faustregel lautet klar: Ein Gefälle von 1 bis 2 Prozent ist erforderlich. Als Standard gilt dabei 2 Prozent. Was bedeutet das in der Praxis?
- Berechnung: Bei einer Duschfläche von 100 Zentimetern Tiefe müssen Sie einen Höhenunterschied von 2 Zentimetern einplanen.
- Mindestgrenze: Unter 1,5 Prozent neigt das Wasser dazu, zu stagnieren. Pfützen bilden sich, besonders wenn Haare oder Seifenreste den Abfluss leicht verstopfen.
- Obergrenze: Mehr als 2,5 bis 3 Prozent wirkt oft unnatürlich und kann beim Gehen mit nassen Füßen sogar rutschig wirken, da man das Gefühl hat, ins Rutschen zu kommen.
Dieses Gefälle muss nicht nur auf der sichtbaren Fliesenfläche vorhanden sein, sondern auch in den Ablaufleitungen selbst. Auch hier fordert die Norm ein Gefälle von 1 bis 2 Prozent zum Fallrohr hin. Wird dieses Leitungsgefälle vernachlässigt, kommt es zu Geruchsbelästigungen, da Fäulnisgase nicht korrekt abgesaugt werden, und zu Verstopfungen, da sich Schmutz am Boden der waagerecht liegenden Rohre absetzt.
Eine weitere kritische Größe ist die sogenannte Anstauhöhe. Die DIN EN 1253 definiert hier 20 Millimeter über dem Rinnenrost als maximal tolerierbare Höhe bei vollem Durchfluss. Das bedeutet: Selbst wenn viel Wasser gleichzeitig abläuft, darf der Pegel nicht höher steigen, sonst läuft das Wasser über die Kante der Dusche hinaus. Dies ist besonders bei Linientwässerungssystemen relevant, wo große Wassermengen schnell abgeführt werden müssen.
Punktablauf oder Linientwässerung? Die richtige Wahl treffen
Bevor Sie den Spaten in die Hand nehmen, müssen Sie entscheiden, welches System zu Ihrem Badezimmer passt. Diese Entscheidung diktiert maßgeblich, wie das Gefälle ausgeführt wird.
| Merkmal | Punktablauf (Eckablauf) | Linientwässerung (Duschrinne) |
|---|---|---|
| Gefälle-Form | Konisch (trichterförmig) oder vierseitig | Einschichtig (zur Rinne hin) |
| Optik | Traditionell, Ablaufraster sichtbar | Modern, schlicht, oft versteckt in Wand oder Ecke |
| Abflussleistung | Mittelmäßig, abhängig vom Durchmesser | Hoch, große Oberfläche für schnellen Abfluss |
| Reinigung | Ablaufraster muss regelmäßig gereinigt werden | Einfacher, weniger Verstopfungsgefahr durch Haare |
| Einbautiefe | Kann sehr flach sein (Ultraflach-Abläufe) | Erfordert meist mehr Platz für die Rinne und das Gefälle |
Der klassische Punktablauf wird oft in einer Ecke platziert. Er erfordert ein konisches Gefälle, das von allen Seiten zum Mittelpunkt hin verläuft. Das ist handwerklich schwieriger herzustellen als ein einfaches Einschicht-Gefälle. Dafür benötigen Sie weniger Aufbauhöhe, was bei sanierten Altbauten ein großer Vorteil sein kann. Moderne ultraflache Abläufe haben eine Bauhöhe von kaum einem Zentimeter, was sie ideal macht, wenn jeder Millimeter zählt.
Linientwässerungssysteme hingegen sind der Trendsetter. Sie ermöglichen ein einfaches, einschichtiges Gefälle zur Rinne hin. Das ist für den Estrichleger deutlich einfacher umzusetzen. Allerdings brauchen Sie dafür mehr Platz quer zur Rinne, um das notwendige Gefälle zu erzeugen. Zudem muss die Rinne selbst perfekt eingebunden sein, damit kein Wasser seitlich austritt. Für große Duschflächen (>1,5 m²) sind Linienabläufe oft die bessere Wahl, da sie mehr Wasser pro Sekunde aufnehmen können.
So stellen Sie das Gefälle fachgerecht her
Es gibt zwei Hauptmethoden, um das erforderliche Gefälle zu realisieren. Welche Sie wählen, hängt stark davon ab, ob Sie neu bauen oder sanieren.
1. Der Gefällestrich (Professionelle Lösung)
Im Neubau oder bei kompletten Sanierungen ist der Gefälleestrich ist ein speziell gemischter Zementestrich, der bereits mit der gewünschten Neigung eingebracht wird die Goldstandard-Lösung. Hier wird der Estrich so verarbeitet, dass er direkt die benötigte Neigung aufweist. Das erfordert viel Erfahrung vom Handwerker. Er muss Punkte markieren, Leitplanken setzen und den Estrich dann „reinlaufen“ lassen. Nach dem Trocknen wird die Fläche mit einem Reibebrett geglättet. Wichtig: Spiegelglätte ist nicht nötig, da später Fliesen folgen. Aber Unebenheiten, die größer als wenige Millimeter sind, sollten vermieden werden, um ein gleichmäßiges Kleben der Fliesen zu gewährleisten.
2. XPS-Formteile und Trägerplatten (Nachrüst-Lösung)
Falls der Untergrund bereits fest ist oder Sie keinen neuen Estrich gießen möchten, kommen XPS-Formteile sind leichtgewichtige Styropor-Elemente aus extrudiertem Polystyrol, die das Gefälle vorgeben und Gewicht sparen zum Einsatz. Diese Formteile passen genau um den Ablauf herum und schaffen automatisch die nötige Neigung. Darauf wird dann eine dünne Schicht Ausgleichsmasse oder Estrich verteilt. Der Vorteil: Es ist leichter und schneller. Der Nachteil: Die Verbindung zwischen dem harten Ablaufkörper und dem weichen XPS-Material muss extrem sorgfältig abgedichtet werden, sonst sickert Wasser in die Hohlräume.

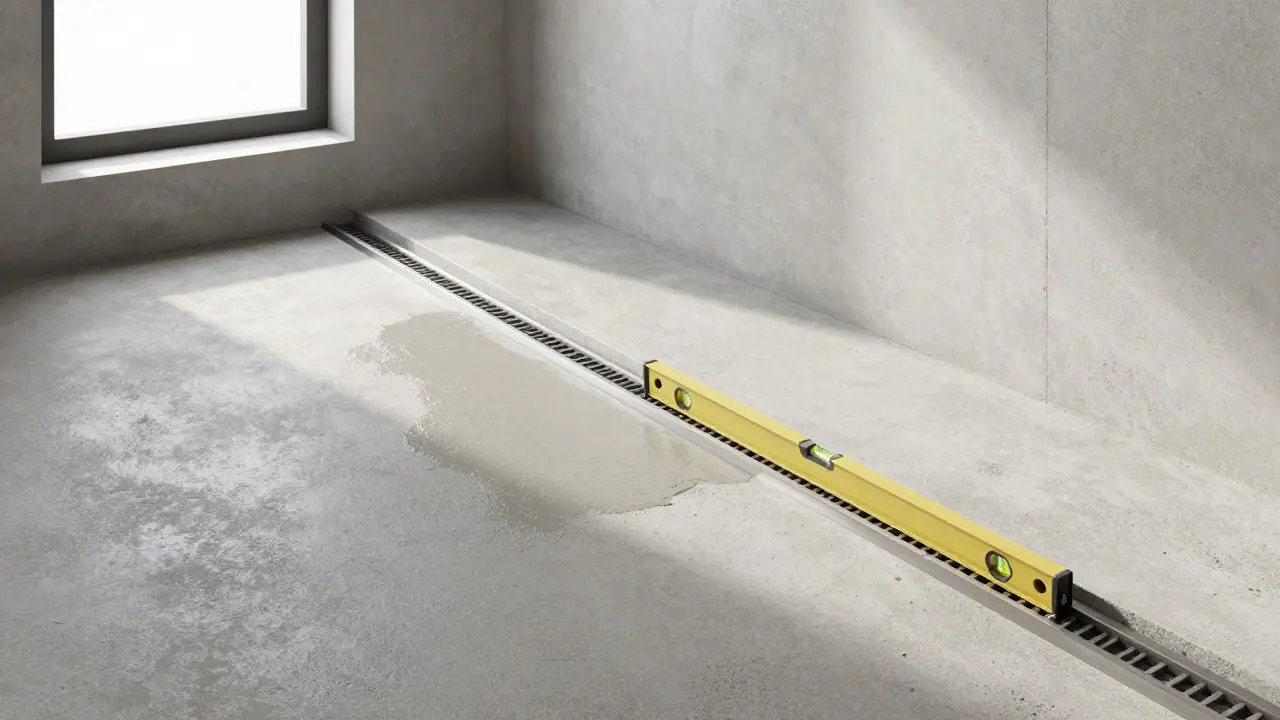

Egal für welche Methode Sie sich entscheiden: Die Kontrolle während der Arbeit ist entscheidend. Legen Sie eine lange Wasserwaage vom Rand der Dusche bis zum Ablauf. Prüfen Sie das Gefälle in alle Richtungen. Bei einem Punktablauf muss das Wasser von allen vier Ecken zum Zentrum fließen. Bei einer Linienrinne muss das Wasser parallel zur Wand zur Rinne fließen, ohne Querneigung.
Die kritische Phase: Abdichtung und Integration
Das Gefälle bringt das Wasser zum Abfluss, aber die Abdichtung hält es dort, wo es hingehört: Im Rohr. Eine Verbundabdichtung ist ein flüssiges oder bandförmiges Dichtungssystem, das nahtlos an Wände, Böden und Abflüsse angebunden wird ist das Rückgrat Ihrer Sicherheit. Viele Fehler passieren nicht beim Estrich, sondern bei der Abdichtung.
- Anbindung an den Ablauf: Der Ablaufkörper muss entweder werkseitig abgedichtet sein oder Sie müssen ihn mit einem speziellen Anbindeband oder -manschette integrieren. Hier darf keine Lücke bleiben.
- Ecken und Winkel: Die Übergänge von Wand zu Boden sind Schwachstellen. Nutzen Sie Nahtbänder in den Ecken, um Risse durch Setzungsbewegungen zu kompensieren.
- Wasserfestigkeit prüfen: Bevor Sie die Fliesen verlegen, führen Sie einen Wasserstauversuch durch. Stopfen Sie den Abfluss, füllen Sie die Dusche mit Wasser und lassen Sie es 24 Stunden stehen. Markieren Sie den Pegel. Sinkt er ab, suchen Sie nach Lecks. Besser jetzt als nach dem Fliesenlegen.
Denken Sie daran: Die Abdichtung muss unterhalb der Fliesen liegen. Die Fugen der Fliesen sind keine Abdichtung! Sie sind nur eine erste Barriere. Wenn Wasser durch die Fugen dringt, muss die eigentliche Abdichtung darunter halten. Ein perfektes Gefälle entlastet die Abdichtung, indem es verhindert, dass Wasser lange steht und Druck auf die Dichtungsschicht ausübt.
Herausforderungen bei der Sanierung
Sanieren Sie ein bestehendes Bad? Dann stoßen Sie schnell an Grenzen. Oft fehlt einfach die Aufbauhöhe. Eine bodengleiche Dusche braucht Platz für das Gefälle und die Rohre. Als Daumenregel gilt: Sie benötigen mindestens 70 Millimeter Aufbauhöhe über der Betondecke, um alles ordnungsgemäß unterzubringen.
Was tun, wenn dieser Platz fehlt?
- Ultraflache Abläufe: Diese haben eine Bauhöhe von unter 2 cm und reduzieren den benötigten Raum erheblich.
- Kernbohrung nach unten: Wenn es statisch zulässig ist, kann man in die Decke bohren, um den Anschluss tiefer zu legen. Das ist teuer und laut, aber effektiv.
- Ablaufpumpe: Wenn gar kein Gefälle möglich ist, helfen kleine Pumpen, die das Wasser aktiv in die Kanalisation befördern. Achten Sie darauf: Diese Geräte sind wartungsintensiv, machen Geräusche und verbrauchen Strom. Sie sollten nur die letzte Option sein.
Ein weiterer Punkt bei Sanierungen: Der alte Untergrund. Ist die alte Fliese noch fest? Kann man darauf verlegen? Oder muss alles raus? Oft ist es besser, alles bis auf die rohe Betondecke zu entfernen, um eine saubere, ebene Basis für das neue Gefälle zu haben. Auf altem, lockeren Untergrund versagt jedes Gefälle früher oder später.
Fazit: Qualität zahlt sich aus

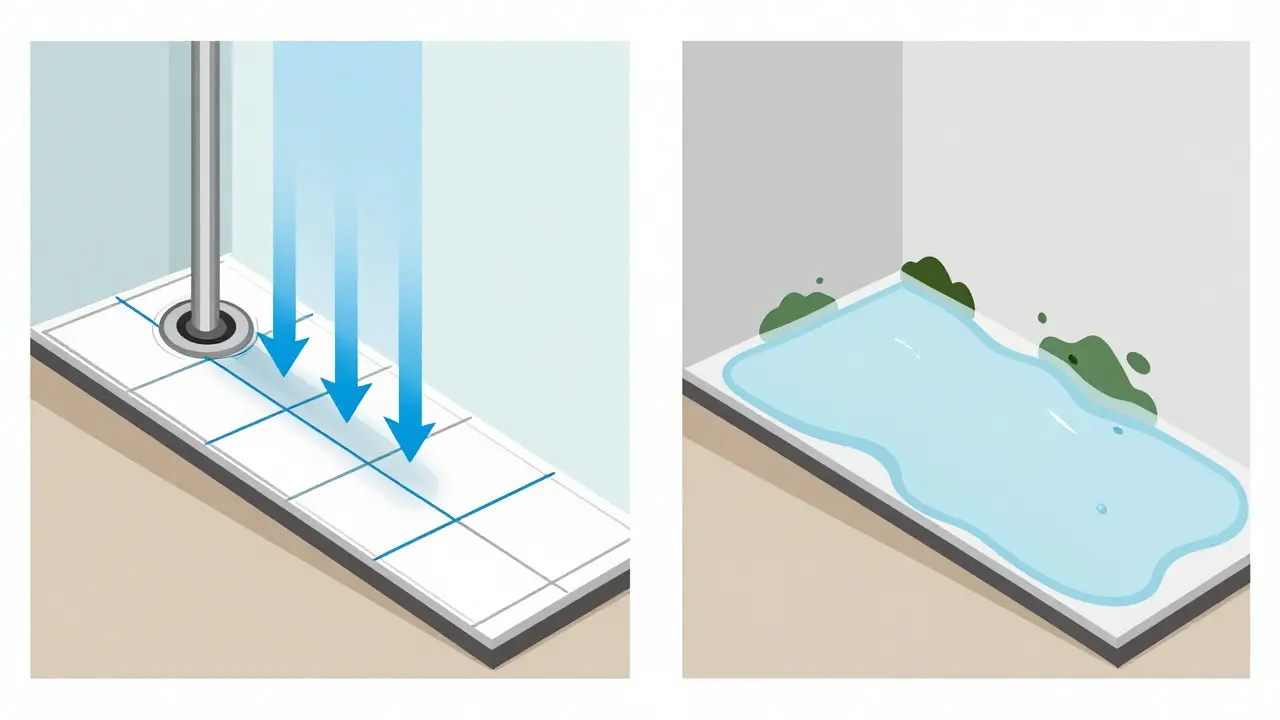

Der Einbau einer bodengleichen Dusche ist kein Projekt für ungeübte Heimwerker, es sei denn, Sie haben viel Zeit zum Lernen und Experimentieren. Das Gefälle ist der kritische Punkt. Ein zu flaches Gefälle führt zu Pfützen und Schimmel. Ein zu steiles Gefälle ist unkomfortabel. Die Einhaltung der DIN-Normen stellt sicher, dass Ihr Bad nicht nur gut aussieht, sondern auch funktional und langlebig ist.
Lassen Sie sich bei der Planung unterstützen. Ein erfahrener Sanitärinstallateur oder Fliesenleger kennt die lokalen Gegebenheiten und kann Ihnen sagen, welche Lösung für Ihr spezifisches Badezimmer am besten funktioniert. Investieren Sie in gute Materialien für die Abdichtung und den Ablauf. Diese Komponenten sind schwer zugänglich, einmal eingebaut. Wenn sie versagen, müssen Sie den gesamten Boden aufreißen. Machen Sie es also richtig beim ersten Mal.
Wie hoch muss das Gefälle für eine bodengleiche Dusche sein?
Das empfohlene Gefälle liegt zwischen 1 und 2 Prozent, wobei 2 Prozent als Standard gilt. Das bedeutet einen Höhenunterschied von 2 cm auf 1 Meter Länge. Weniger als 1,5 Prozent führt oft zu Pfützenbildung.
Kann ich eine bodengleiche Dusche ohne Estrich einbauen?
Ja, indem Sie XPS-Formteile oder Gefälle-Trägerplatten verwenden. Diese schaffen das nötige Gefälle ohne schweren Beton. Allerdings muss die Abdichtung hier besonders sorgfältig ausgeführt werden, da die Materialien unterschiedlich flexibel sind.
Was passiert, wenn das Gefälle falsch ist?
Bei zu wenig Gefälle bildet sich stehendes Wasser, was zu Schimmel, Hygieneproblemen und Überlastung der Abdichtung führt. Bei zu viel Gefälle ist das Gehen unangenehm und rutschig, und das Wasser kann zu schnell ablaufen, was zu Luftblasenbildung im Siphon führen kann.
Welche Norm regelt den Einbau von Duschabläufen?
Die DIN EN 1253 definiert die Anforderungen an Entwässerungssysteme, einschließlich Gefälle und Anstauhöhe. Zusätzlich sind lokale Bauvorschriften und die DIN 18534 zur Abdichtung zu beachten.
Ist eine Pumpe notwendig, wenn kein Gefälle möglich ist?
Eine Ablaufpumpe ist eine Option, wenn keine natürliche Neigung hergestellt werden kann. Sie ist jedoch teurer, wartungsintensiver und benötigt Strom. Versuchen Sie zunächst, durch ultraflache Abläufe oder Kernbohrungen eine natürliche Lösung zu finden.
Wie prüfe ich das Gefälle vor dem Fliesenlegen?
Verwenden Sie eine lange Wasserwaage, um die Neigung vom Rand zum Ablauf zu messen. Alternativ können Sie etwas Wasser auf den trockenen Estrich geben und beobachten, in welche Richtung es fließt. Es sollte direkt und schnell zum Abfluss laufen.
Welcher Abstand zum Abfluss ist bei Fliesen wichtig?
Fliesen sollten diagonal zum Abfluss zugeschnitten werden, um das Gefälle sauber zu integrieren. Der Abstand zwischen Fliese und Ablaufrahmen muss klein genug sein, um keine Kanten zu bilden, auf denen Wasser stehen bleibt. Spezielle Anbindebänder helfen hier.
